Empalme mecánico

Hola chicos/as hoy os voy a mostrar a cómo empalmar un cable de fibra óptica.

1. Pelar en cada fibra a unir, tanto la cubierta exterior como el recubrimiento primario, ademas de eliminar el revestimiento para dejar la fibra desnuda,

2. Cortar el Kevlar totalmente, con la herramienta adecuada.

3. Limpiar con un paño que no suelte pelusa impregnado en alcohol isopropílico el trozo de fibra desnuda.

4. Cortar la fibra en la cortadora que suministra el fabricante; esto se ha de hacer con mucho cuidado para que el corte sea limpio y adecuado.



5. Colocar la fibra terminada en el soporte de montaje de empalme.

6. Repetir el proceso con la otra fibra óptica.

7. Terminar de cerrar la pieza del empalme como se indica en el manual del fabricante y todo estará concluido.


Ahora os mostraré el empalme de fusión.

Los primeros cuatro pasos son igual pero en los últimos tres utilizamos otra herramienta.

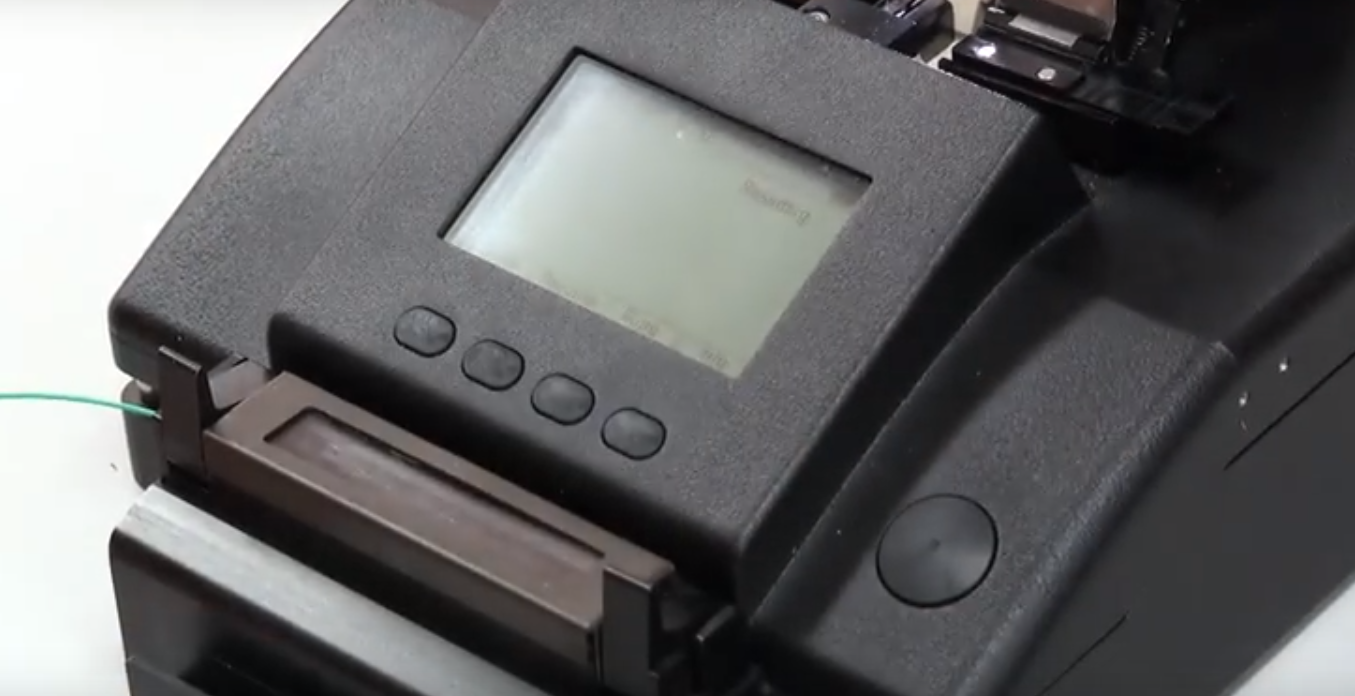

Colocar la fibra terminada en el soporte de montaje de empalme.

Repetir el proceso con la otra fibra óptica.

Terminar de cerrar la pieza del empalme como se indica en el manual del fabricante y todo estará concluido.

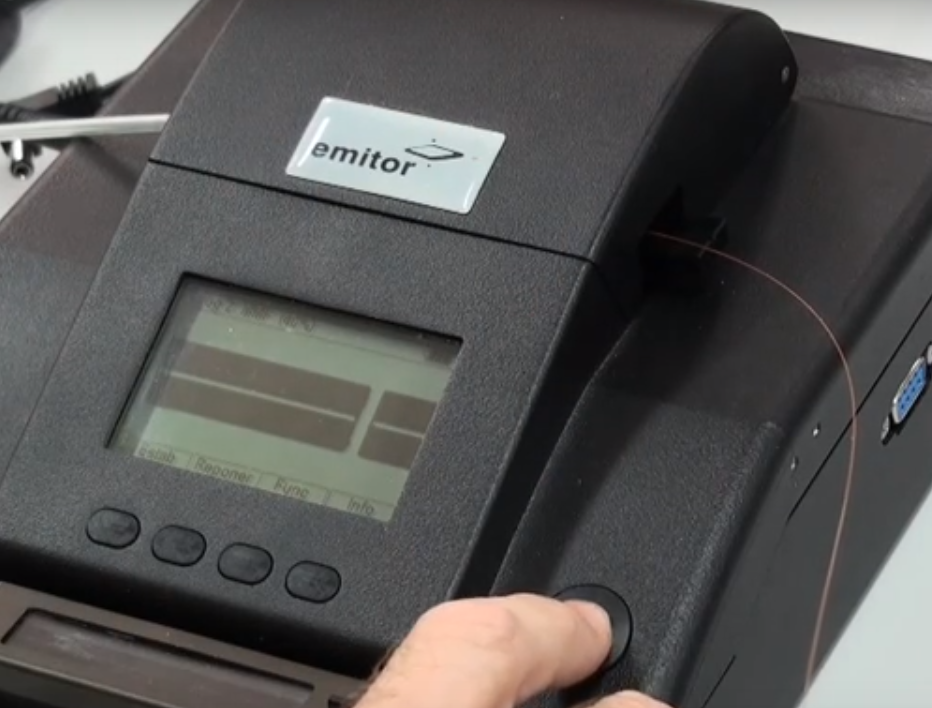

Pulsamos en el botón derecho y esperamos y que se caliente.
